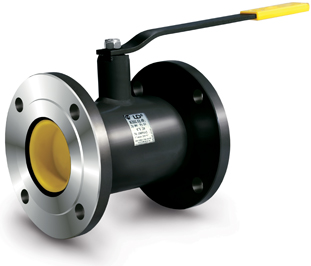

Кран шаровый LD фланцевый стандартнопроходной

Кран шаровый LD фланцевый стандартнопроходной

Кран фланцевый КШ.Ц.Ф. LD является современной альтернативой задвижке 30с41нж (стальная) или 30ч6бр (чугунная). Цельносварной шаровый кран лишен недостатков разборных кранов устаревшей конструкции (11с67п, 11с41п, 11с42п, 11с64п, КЗШс41нж) и может успешно их заменить.

Строительные длины и фланцы Ду 50, 80, 100 совпадают с задвижкой. Гарантия производителя - 3 года.

Основные технические характеристики:

Для применения в трубопроводах

  • жилищно-коммунального и теплосетевого хозяйства

  • нефтеперерабатывающей промышленности

  • газовой отрасли

Рабочая среда

Природный газ, сжиженные углеводородные газы, неагрессивные газообразные среды, теплосетевая вода, нефтепродукты, ГСМ и жидкости без содержания абразивных примесей.

Рабочие среды кранов из нержавеющих марок сталей – по отношению к которым применяемые материалы коррозионностойки.

Спецификация материалов

  • Корпус: сталь (Ст.20, 09Г2С, 12Х18Н10Т)

  • Шар: нержавеющая сталь - DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-500: AISI 409;

  • Шток: нержавеющая сталь (20x13)

  • Уплотнение штока: фторсилоксановый эластомер

  • Уплотнение штока/подшипник скольжения: фторопласт- Ф4К20 (PTFE+C, Teflon)

  • Уплотнение шара: фторопласт- Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

Управление

DN 15-250: ручка - окрашенная углеродистая сталь с полимерным наконечником

DN 150-250: рекомендуется механический редуктор с червячной передачей (под заказ)

DN 300-700: механический редуктор в комплекте

Фланцы

Присоединительные размеры по ГОСТ 12815-80

Размеры и вес шаровых кранов

* поставляется с червячным редуктором в комплекте. Строительная высота указана с редуктором.

Кодовое обозначение приведено для кранов из углеродистой стали.

Технические характеристики

DNPNКОДdDD1D2n отв.hHlLВес, кг
1540КШ.Ц.Ф.015.040.н/п.0210956514423721701201,8
2040КШ.Ц.Ф.020.040.н/п.02151057514423721701202,2
2540КШ.Ц.Ф.025.040.н/п.02181158514421751701402,7
3240КШ.Ц.Ф.032.040.н/п.022413510018421751701403,7
4040КШ.Ц.Ф.040.040.н/п.023014511018444922351654,6
5040КШ.Ц.Ф.050.040.н/п.0240160125184441002351806,1
6516КШ.Ц.Ф.065.016.н/п.0249180145184441102352008,4
6525КШ.Ц.Ф.065.025.н/п.0249180145184441102352008,4
8016КШ.Ц.Ф.080/070.016.н/п.02631951601846014133521011,2
8025КШ.Ц.Ф.080/070.025.н/п.02631951601886014133521012
10016КШ.Ц.Ф.100/080.016.н/п.02752151801886015033523015
10025КШ.Ц.Ф.100/080.025.н/п.02752301902286015033523015
12516КШ.Ц.Ф.125/100.016.н/п.021002452101889419552535027,7
12525КШ.Ц.Ф.125/100.025.н/п.021002702202689419552535028,5
15016КШ.Ц.Ф.150/125.016.н/п.021252802402289821052538036
15025КШ.Ц.Ф.150/125.025.н/п.021253002502689821052538037
20016КШ.Ц.Ф.200/150.016.н/п.0214833529522128422562545056
20025КШ.Ц.Ф.200/150.025.н/п.0214836031026128422562545057
25016КШ.Ц.Ф.250/200.016.н/п.02200405355261210027062553083
25025КШ.Ц.Ф.250/200.025.н/п.02200425370301210027062553085
300*16КШ.Ц.Ф.300/250.016.н/п.022404604102612167634-750155
300*25КШ.Ц.Ф.300/250.025.н/п.022404854303016167634-750185
350*16КШ.Ц.Ф.350/300.016.н/п.023005204702616196690-750276
350*25КШ.Ц.Ф.350/300.025.н/п.023005504903316196690-750296
400*16КШ.Ц.Ф.400/305.016.н/п.023005805253016196690-870340
400*25КШ.Ц.Ф.400/305.025.н/п.023006105503616196690-870370
500*16КШ.Ц.Ф.500/400.016.н/п.023907106503320170870-990610
500*25КШ.Ц.Ф.500/400.025.н/п.023907306603620170870-990650
600*16КШ.Ц.Ф.600/500.016.н/п.025008407703620217718-11631040
600*25КШ.Ц.Ф.600/500.025.н/п.025008407703920217718-11631100
700*16КШ.Ц.Ф.700/600.016.н/п.026009108403624217920-13861670
700*25КШ.Ц.Ф.700/600.025.н/п.026009608754224217920-13861730
