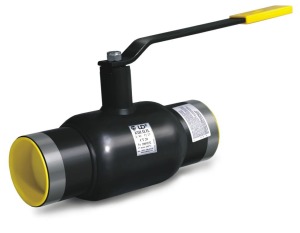

Кран шаровый КШ.Ц.П. LD приварной стандартнопроходной

h2>Спецификация материалов

• Корпус: сталь (Ст.20, 09Г2С, 12Х18Н10Т)
• Шар: нержавеющая сталь - DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-500: AISI 409;
• Шток: нержавеющая сталь (20x13)
• Уплотнение штока: фторсилоксановый эластомер
• Уплотнение штока/подшипник скольжения: фторопласт- Ф4К20 (PTFE+C, Teflon)
• Уплотнение шара: фторопласт- Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

Управление

DN 15-250: ручка - окрашенная углеродистая сталь с полимерным наконечником

DN 150-250: рекомендуется механический редуктор с червячной передачей (под заказ)

DN 300-700: механический редуктор в комплекте

* поставляется с редуктором в комплекте. Строительная высота указана с редуктором.

Кодовое обозначение приведено для кранов из углеродистой стали.

Технические характеристики

DN	PN	КОД	d	d*	s	D	H	h	I	L	Вес, кг
15	40	КШ.Ц.П.015.040.н/п.02	10	21,3	2,8	38	72	23	170	200	0,8
20	40	КШ.Ц.П.020.040.н/п.02	15	27	2,8	42	72	23	170	200	0,8
25	40	КШ.Ц.П.025.040.н/п.02	18	32	3	48	75	21	170	230	1,1
32	40	КШ.Ц.П.032.040.н/п.02	24	38	3,5	57	75	21	170	230	1,5
40	40	КШ.Ц.П.040.040.н/п.02	30	48	3,5	60	92	44	235	250	2
50	40	КШ.Ц.П.050.040.н/п.02	40	57	3,5	76	100	44	235	270	2,6
65	25	КШ.Ц.П.065.025.н/п.02	49	76	4	89	110	44	235	280	3,4
80	25	КШ.Ц.П.080/070.025.н/п.02	63	89	4	114	141	60	335	280	5,3
100	25	КШ.Ц.П.100/080.025.н/п.02	75	108	5	133	150	60	335	300	6,7
125	25	КШ.Ц.П.125/100.025.н/п.02	100	133	6	180	195	94	525	330	15,3
150	25	КШ.Ц.П.150/125.025.н/п.02	125	159	6	219	210	98	525	360	20,6
200	25	КШ.Ц.П.200/150.025.н/п.02	148	219	8	273	225	84	625	430	36
250	25	КШ.Ц.П.250/200.025.н/п.02	200	273	8	351	270	100	625	510	54
300*	25	КШ.Ц.П.300/250.025.н/п.02	240	325	8	426	634	167	-	730	120
350*	25	КШ.Ц.П.350/300.025.н/п.02	300	377	10	530	690	196	-	730	230
400*	25	КШ.Ц.П.400/305.025.н/п.02	300	426	10	530	690	196	-	860	280
500*	25	КШ.Ц.П.500/400.025.н/п.02	390	530	10	630	870	170	-	970	450
600*	25	КШ.Ц.П.600/500.025.н/п.02	500	630	10	820	970	217	-	1143	940
700*	16	КШ.Ц.П.700/600.016.н/п.02	600	720	10	1020	1065	270	-	1346	1520
